3DCADを用いた機械設計ではドラフティングは欠かせない業務の一つです。SolidWorksを使った実習を通して、機械設計業務の現場で実際に従事する頻度の高いドラフティングにおける作業手法を、2時間半のセミナーで習得していただけるカリキュラムです。

現場に即したドラフティング実演セミナー(SolidWorks編)

現場に即した
ドラフティング実演セミナー
(SolidWorks編)

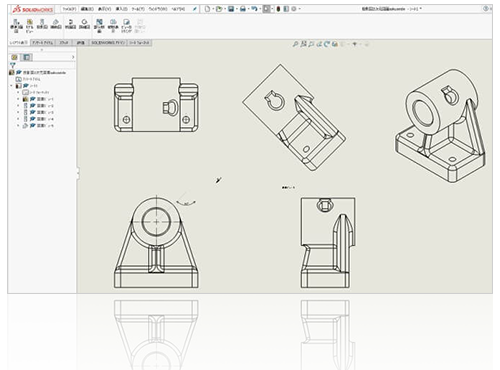

本講座では機械設計現場に即し、表題欄の取り込みから三面図、断面図、
アセンブリ組立図、BOM (部品表)作成など業務で頻度の高い部分を中心に学びます。

カリキュラム内容

図の生成
  • シートと投影図
  • 補助図、ビュートリミング
  • 各種の図(断面図、詳細図、部分断面図、中心線、寸法、公差、幾何公差、表題欄)
アセンブリ図の生成
  • シート準備と投影図
  • 構成部品の非表示/表示
  • エッジの非表示/表示、正接エッジ
  • 部分断面、領域ハッチング
  • アセンブリの部品表、バルーン

こんな方におすすめ

  • 機械設計業務に携わる方
  • ドラフティングについて実践的なやり方を知りたい方
  • さらなるスキルアップをしたい方
  • 当スクールの「3DCAD講座(SolidWorks)」を修了されたすべての方
  • 3DCAD実践の受講を迷っている方

受講前提スキル

  • 当スクールの「3DCAD講座(SolidWorks)」を修了された方、または同等のスキルをお持ちの方

この講座の受講で身につくこと

  • 3Dモデルから効率よく図面を作成する方法が身につく
・受講料:
税抜18,000円(税込19,800円)
・受講料:
税抜15,000円(税込16,500円)
・教材費:
受講料に含む(郵送)
・受講時間:
3時間
・募集定員:
最大6名まで

受講生満足度

満足度:4

講師からのおすすめポイント

3Dモデルから作られた図面の作成や修正、現場では必須のものになりつつあります。 図面を仕上げるために機能を探し試行錯誤で時間ばかりかかる・・・そんな思いをした経験はありませんか?2時間半で現場ですぐ使える、図面作成に必要な機能を一挙にご紹介。これで機能を探しながら、試行錯誤なんてすることはなくなります。

受講に必要な環境

  • SolidWorks(2017以降)
  • Windowsパソコン(スピーカー付き、マイク推奨)
  • ヘッドセット使用推奨
  • インターネット環境(光回線または4G以上の高速回線推奨)
  • Zoom(無料ソフト)

受講に際する注意点

  • インターネット回線速度および、パソコンの動作検証についてはお客様にてお願いします。
  • 当日、回線とパソコン不具合により万一受講ができない場合も、キャンセルはできませんのでご注意ください。
  • 受講料は講習実施日の7日前までにご入金をお願いします。
  • 期日までにご入金の確認が出来ない場合は自動的にキャンセルとなりますのでご注意ください。
